国产化一体化机芯CameraLink接口都有哪些

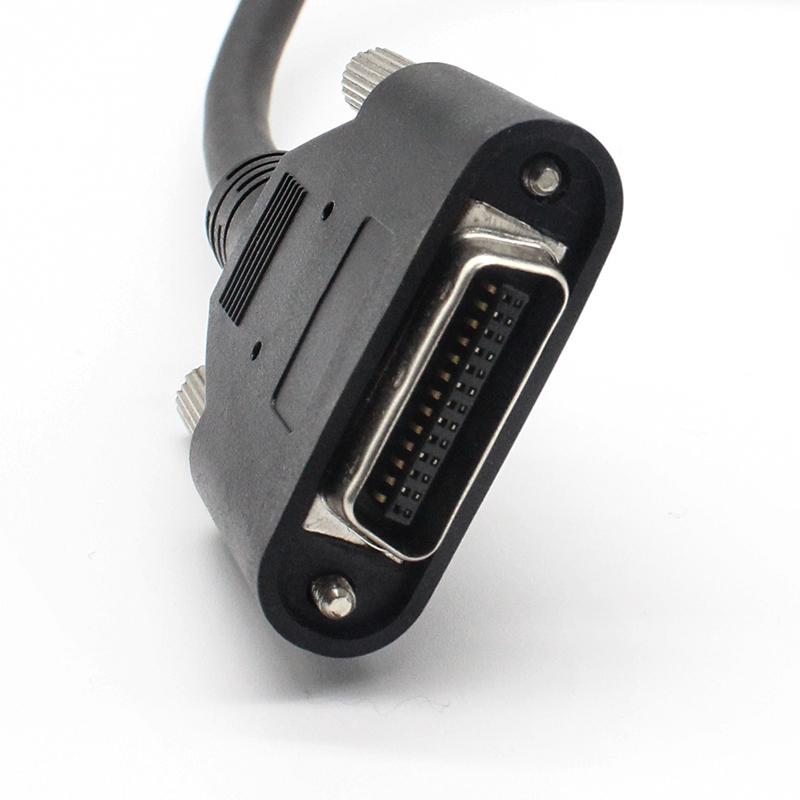

      CameraLink接口是一种用于连接高速数字相机和数据采集卡的通信接口，它基于Channel Link技术，旨在简化图像采集接口，方便高速数字相机和数据采集卡的连接。

      CameraLink接口有三种配置：Base、Medium、Full，主要是解决数据传输量的问题，为不同速度的相机提供了适合的配置和连接方式。

1. Base配置占用3个端口（一个Channel Link芯片包含3个端口）、1个Channel Link芯片，24bit视频数据。一个Base使用一个连接口。如果使用2个一样的Base接口，就成为双Base接口。

2. Medium配置在Base的基础上增加了一个Channel Link芯片，可以提供更高的数据传输速度。

3. Full配置使用了全部的4个Channel Link芯片，可以提供最高的数据传输速度。



     此外，CameraLink接口还支持四个摄像机控制信号和一个双向串行接口。摄像机控制线的引脚按从CC1到CC4的顺序给出。串行接口用于调整摄像机设置，除了电气标准（LVDS）外，其他设备均兼容RS232。
